Pločaste opruge za ograničavač preopterećenja
|

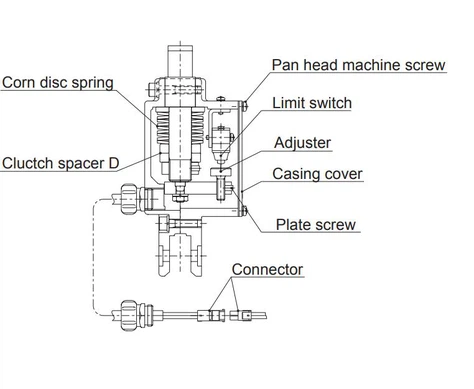

Slika 1. zaštita od preopterećenja tanjurastom oprugom ili Belleville podlošcima |

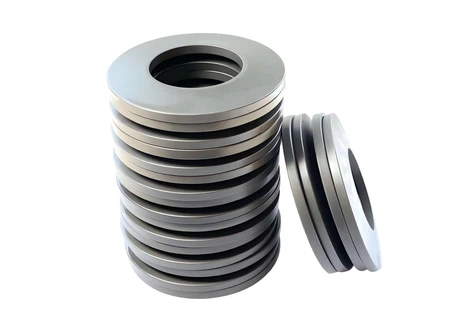

Pločaste opruge koje se nazivaju i Belleville podloške uglavnom se koriste u graničniku preopterećenja za jedinice za dizanje ili električne lančane dizalice. Kada se primijeni opterećenje između klipa i odljevka, klip djeluje tako da komprimira tanjurastu oprugu ili Belleville podloške. Kako se Belleville opruge sabijaju, regulator postavljen na polugu klipa pomiče se prema prekidaču. Ako je opterećenje dovoljno veliko, opruga će se dovoljno stisnuti da regulator može aktivirati prekidač. Kada se prekidač aktivira, on prekida upravljački krug kontaktora za podizanje dizalice. |
 |
Dostupan materijal: ●Ugljični čelik: 51CrV4 (1,8159 / 6150) ●Nehrđajući čelik serije SUS300: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ● Nehrđajući čelik s taloženjem: 17-7PH nehrđajući čelik (1.4568) ●Termički stabilan nehrđajući čelik: X22CrMoV12 1 (1,4923) ●Visokotemperaturni nehrđajući čelik: Inconel 718 (2,4668) Inconel 750 (2.4669) Nimonic 90 (2,4969) |
